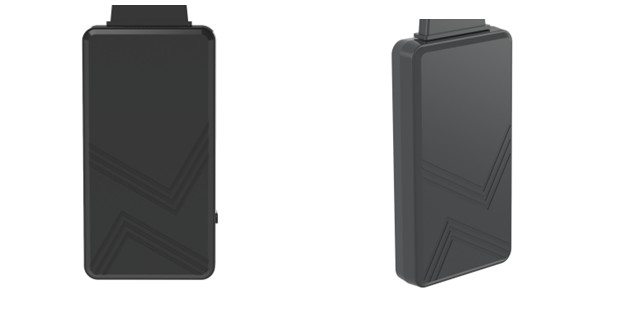

驭车星G11北斗GPS双模4G全网通智能定位终端

驭车星G11集成了先进的4G全网通通讯模块,支持移动、联通、电信三大运营商4G网络传输,支持物联网卡传输,并兼容3G、2G网络传输,支持JT/T808部标协议标准。

项目

功能名称

功能描述

电气特性

供电方式



电瓶供电

工作电压范围



DC 9V - 48V

工作电流



12V/30MA-60MA

休眠电流



12V/5MA-15MA

内置电池容量



180  mAh (3.7V) 选配

环境特性

工作温度范围



-30 - 75

储存温度范围



-30 - 80

工作湿度范围



5%-95%

通信特性

通信模组品牌/芯片型号



QUECTEL   EC20

通信频段



LTE

FDD-LTE          :B1/B3

TDD-LTE          :B38/ B39/ B40/ B41

3G

WCDMA            :B1

TD-SCDMA         :B34/B39

EVDO/CDMA2000 1x :BC0

GSM/EDGE

B3/B8

SIM



标准SIM

通信天线



内置天线

GPS/BD 定位特性

定位模组品牌/芯片型号



中科微 AT6558D

冷启动时间



平均  32

热启动时间



平均  1

灵敏度(跟踪)



-162DBM

定位天线



内置天线

外部接口

麦克风输入接口



支持2并外接麦克风

I/O接口输出



低输出1路(断油电、开关锁等)

I/O接口输入/喇叭(兼容)



高输入2路(ACC检测、灯状态检测、门状态检测等)

低输入1路(SOS,安全带,门磁检测等)

5V输出接口/ACC(兼容)



1

RS485/RS232



1路 可外接摄像头、RFID等外接设备

CAN线/SOS(兼容)



1路 可读取汽车OBD数据

外形规格

主机尺寸(长宽高)



99mm * 54mm * 16.5mm

外壳材质



ABS塑料

IP防护等级





强磁





主机重量



140

* 可通过手机、或平台远程对设备参数进行注册、设置和修改。

* 设备可定时上传位置数据,包括时间、坐标、速度、方向、状态等,上传位置数据时间间隔可设置;

* 设备定距上传位置数据,包括时间、坐标、速度、方向、状态等,上传位置数据距离间隔可设置。

* 具有备份电池,能够动态存储定位信息功能等功能;

    * 具备定位信息盲区报警功能;

    * 支持掉电自动报警功能;

    * 支持设定电子围栏,越界报警功能;

* 监控中心通过点名指令,支持终端根据该指令上传位置数据;

* 支持超速报警功能,当速度大于设定值时可向平台发送告警信息,可设定0~255km/h

主要技术指标

    * 定位方式:支持北斗/GPS/AGPS定位;

    * 通信网络:采用先进的4G全网通模块,支持4G公网(兼容2G3G网络传输),支持物联网卡;

    * 水平定位精度:5-10米, 测速精度:≤0.2m/s

    * 定位灵敏度:- 162dBm

    * 定位数据更新率:10秒;

    * 数据格式:满足GB/T 205122006



安装前的准备工作

1  打开包装盒,检查设备型号是否正确,配件是否齐全,否则请联络你的经销商;

2  SIM卡选择,选择设备能正常适配的运营商。

3  SIM卡的安装,拆开终端设备,拔起SIM卡槽金属盖,正确放进卡槽,插入卡槽金属盖。

 注意:⑴ 在安装或取出SIM卡前,请先将终端的电源断开;

⑵ 终端SIM卡需要开通GPRS功能;

⑶ 终端SIM卡需要开通来电显示功能(依据客户需要的功能选择开通或者不开通);

⑷ 若您的SIM卡已开启要求输入SIM PIN,请参考您的手机用户手册将输入SIM PIN功能关闭;

⑸ 请确保终端SIM卡有资费。



 安装说明

终端的安装方式为隐藏式安装,终端设备的隐藏安装建议由经销商指定专业的技术人员进行安装,

注意如下事项:

1  为避免窃贼破坏,设备选位应尽量隐蔽;

2  避免和发射源放在一起,如倒车雷达,防盗器及其他车载通讯设备;

3  可使用扎带固定,或者使用宽海绵强力双面胶粘贴;

设备外置GSM天线及GPS天线,安装时天线应确保正面向上(朝天空),且上方无金属物遮挡屏蔽,建

议安装位置:

       4.1 汽车前挡风玻璃下方装饰板内隐藏处;

       4.2 汽车前仪表盘(表皮为非金属材质)周围隐蔽处;

       4.3 汽车后挡风玻璃下方装饰板下;

       4.4 汽车门内或者中柱内;

     4.5 电动车/摩托车仪表盘内或者后座下面隐蔽处

注意:1,如挡风玻璃下面粘贴有金属隔热层或加热层,将降低GPS接收信号,造成GPS工作失常,请更换设备安装位置。



指示灯说明

1.红色灯-工作状态灯

灯的状态



慢 亮

设备运行正常

不 亮

设备运行异常或关机



2.黄色灯-GSM指示灯

灯的状态



                快 闪

GSM初始化

慢 闪

GPRS通讯正常/已经上线

不 亮

GSM休眠或关机



3.蓝色灯-GPS指示灯

灯的状态



                快 闪

GPS信号搜索中

慢 闪

GPS已定位

 不 亮

GPS休眠或关机











短信指令设置

*修改IP ID指令(RPM

(RPM,64702602860,103083044054,8001,100,T,)

RPM:指令类型

64702602860:设备SIM卡号(11)

103083044054:设备IP地址暂不支持域名(三字节一段,不足三位该段在前面补0

8001:端口

100:本地端口(默认100

T:表示TCP传输



*远程刷机指令(CTR)

(CTR,UPD,202105139091,16010,CMNET)

CTR:指令类型

UPD:远程刷机

202105139091:远程刷机服务器IP地址暂不支持域名(三字节一段,不足三位该段在前面补0

16010:远程刷机服务器端口

CMNET:网络接口APN



*设置车牌(SCN

(SCN,AAAAAAA)



*查询指令(QPM

(QPM,GRS)

查询ID,IP, 端口



故障排除

   终端首次安装后一直无法连接至后台服务器,后台显示未上线。请检查终端安装:

   在操作终端时,如果感到不正常,请参阅下列问题及解决方案;若仍不能解决问题,请与经销商取得联系。

常见问题

发生问题

解决办法

信号接收不良

在接收不良的地区使用终端,如高楼附近或地下停车场,无线电波无法有效传达

位于信号良好的位置使用终端

首次安装平台显示

未启用

主电源线接线是否正确

不要安装到汽车内部控制线上

SIM卡未装好

检查SIM

LED指示灯状态

查看指示灯是否闪烁或常亮

SIM卡未开通GPRS功能

请联系服务商开通GPRS

平台地图显示

位置不正确

GPS未已定位

请到室外空旷的地方进行定位

终端安装好后车辆静止不动

把车开到路上跑几圈

ACC线是否有接

接好终端插入车钥匙打开ACC

平台显示主电断开

电源线接触不良

检查设备电源线是否连接好

平台显示离线状态

SIM卡欠费或被取消GPRS

请检查SIM卡状态

掉线区域信号弱

请到信号强的地方重试
