农机拖拉机补贴专用北斗定位终端

一、简介

F8是基于工业级4G全网通（移动、联通、电信）模块开发农机定位终端，工作电压为9V~90V。支持北斗、AGPS、基站,WIFI等多种定位功能，定位精确；具备CAN接口，ACC检测,远程断油断电， SOS报警（预留）、远程无线升级等功能。防水达到IP67。支持大田协议和私有协议，可以满足农机购置补贴三合一项目和国四阶段农业机械远程监控技术要求，是一款面向各农机生产企业的实时监控车载定位终端。

二、应用领域

农机监控，车载等

三、产品配置清单

序号	名称	数量	单位
1	主机	1	台	标配
2	说明书	1	本	标配
3	线材	1	条	标配
4	包装盒	1	个	标配
5	螺丝	2	个	标配

四、技术参数

序号	项目	参数值	备注
1	工作电压	DC 9V~90V
2	工作电流	平均电流<60mA（DC12V）省电电流<1mA
3	规格尺寸及净重	112 mm x 58 mm x 27 mm（长x宽x高）120g
4	工作频段	LTE-TDD:B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8
5	通信网络	TDD,FDD, GPRS
6	通讯方式	TCP（大田协议，JT808，GT06等）
7	定位方式	BD，基站，WIFI,AGPS
8	定位时间	冷启动：35S（最优）；热启动：1S（最优）
9	定位精度	<5m
10	工作温度	-25℃ ~ +75℃
11	上网天线	内置
12	定位天线	内置
13	贮存温度	-40℃ ~ +85℃
14	IP防护等级	IP67
15	外部接口	1路232； 1路485； 1路CAN；	有些版本才有
16	内置电池	70mAH，3.7V，聚合物锂电池	选配

五、产品特点

Ø 4G内置天线全网通，高集成度设计

Ø 实时定位追踪、轨迹回放

Ø FDD/TDD/ SMS（短信查询通知）远程监控

Ø 断电报警、超速报警、位移报警

Ø 震动报警、围栏报警

Ø ACC,SOS检测；

Ø 盲区补报、弯道补偿

Ø 北斗+LBS+WIIF三重定位

Ø AGPS加速度定位

Ø 可扩展性强，232,485,can;

六、产品基本功能

内容	功能	说明
工况功能	工况采集	通过CAN采集 J1939 车速，大气压力，柴油机实际扭矩百分比，摩擦扭矩，柴油机转速，柴油机燃料流量， SCR上游NOX， SCR下游NOX ，反应剂余量，进气量，SCR入口温度温度，SCR出口温度，DPF压差，柴油机冷却液温度，油箱液位，实际的EGR阀开度，设定的EGR阀开度。
定位功能	4G全网通	4G网络，最快可1秒传输。
	定时跟踪	按照设置的间隔时间回传经纬度等定位信息。
	电源检测	可以实时读取电瓶电压
	ACC检测	能检测ACC状态
	超速报警	当驾车超速时，定位器会向您手机发送报警
	震动报警	内置震动感应器，车辆发生连续震动，设备立即发送报警提示
	电子围栏	汽车行驶范围超出规定好的区域，将会向平台发送报警信息
	历史轨迹	可回放180天的行车轨迹，回放当时车速，方向停留时间等内容
	街景地图	360度无死角高清地图
	车队管理	1台手机可以管理多台设备，或1个设备多个手机管理

七、产品安装及调试

指示灯说明

1. 红灯

常亮：表示主电供电

2. 蓝灯

闪烁：表示连上网;

常亮：表示没连网。

3. 黄灯

闪烁：表示定位；

常亮：表示没定位。

SIM卡安装

打开终端外壳，将准备好的micro-sim卡插到SIM卡座中，之后确认SIM卡扣扣到位。请提前确保SIM卡已经开通网络功能。

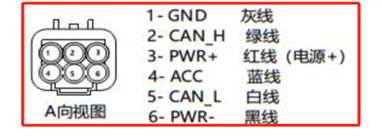

车辆接线

根据不同项目配置不同接口

下图是农机项目常用一种；

默认版本4线

红线连接到车辆电源正极+

黑线与车辆电源负连接

黄线连接到燃料泵或电控制线

绿线/橙色与ACC点火线连接

安装位置

为避免窃贼破坏，终端选位应尽量隐蔽，建议如下：

１.前挡风玻璃下方装饰板内隐藏处；

前仪表盘（表皮为非金属材质）周围隐藏处；

后挡风玻璃下方饰板下；

２.避免与发射源放在一起，如倒车雷达，防盗器及其他车载通讯终端；

３.终端内置有上网天线和北斗天线，安装时应确保北斗接收面朝上（朝天空），且上方无金属物遮挡。（一般壳正面或有信号指示灯的为北斗接收面）

注意：如挡风玻璃粘贴有金属隔热层或加热层，将降低北斗接收信号，造成北斗工作失常，请更换终端安装位置。

八、常见问题分析与排除

本产品显示黄灯和蓝灯闪烁为正常上线定位，如出现常亮情况请按如下步骤分析排查故障。

故障现象	故障分析	处理方法
黄灯常亮	判断下是否在北斗信号不良的地区使用终端，如高楼附近或地下停车场	将车辆行驶至信号良好的位置使用终端
	判断车辆前挡风玻璃是否有贴金属隔热膜影响信号接收	如果有贴膜，将设备换到其他车辆上测试是否蓝灯闪烁，如在其他无膜车辆上进行测试没问题，则是该车辆贴膜引起的
	判断车上或者周边是否存在屏蔽器或者信号干扰器	如存在屏蔽器或者干扰源，将屏蔽器或者干扰源去除尝试重新安装
蓝灯常亮	判断SIM卡是否安装好	检查SIM卡是否安装到位
	判断SIM卡金属面是否有污物或者接触不良	用干净的布擦拭金属芯片面或者反复插拔卡几次
	判断SIM卡状态是否正常	通过SIM卡查询平台查询卡的状态是否正常
	判断车辆是否处于无移动网网络的地方如地下停车场	请将车辆行驶至网络信号好的地方尝试重新安装
	判断服务器后台是否正常	询问后台管理平台服务器是否程正常
	判断车上或者周边是否存在屏蔽器或者信号干扰器	如存在屏蔽器或者干扰源，将屏蔽器或者干扰源去除尝试重新

九、常用短信

设置IP

指令：adminip+密码+空格+IP+空格+端口

示例：adminip123456 61.183.231.150 9000

注：更改IP和端口，30秒后设备自动重启。

设置APN

指令：apn+密码+空格+APN+空格+用户名+空格+密码

示例：apn123456 tim.br tim tim

apn123456 CMIOT

apn123456 cmmtm

apn123456 //清掉

注：指令后面没有用户名和密码可以不用加，只需加APN的名称即可。指令后不加APN即清掉之前的APN

查询参数

指令：check+密码

示例：check123456

完成以上参数设置之后，终端就可以连接到客户服务器上通过手机查看设备的连接状态，查询设备连接正常，定位正常则完成安装调试。

十、注意事项

1. 电子类产品请注意防水。

2. 安装前请先插入SIM卡，确保SIM卡没有设置密码，否则设备无法正常工作。

3. 终端设备上的USB口为工厂测试专用，非设备充电口，请勿用以充电或其他用途。

4. 安装位置上方必须是没有电磁波吸收的物质（如金属、防爆隔热膜）遮挡的地方。

5. 切勿将设备接触液体，或是湿手操作。

6. 请勿将设备投入火中

7. 当车辆处于地下停车场、隧道或车库时，将会影响定位信号。并可能出现通讯网络信号盲区导致设备无法监控；当车辆驶出以上区域后，设备将自动恢复正常工作。

8. 遇到异常情况，请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏，厂商不承担责任。

9. 本产品是安全驾驶辅助产品，任何因故障、信息丢失导致的损失与本公司无关。

10. 本产品以通过国际CE认证，但是因为车内电磁环境复杂，本产品有可能在某些车型内会和车内电气设备出现电磁干扰。

11. 车辆行驶时，请勿安装或操作本产品。

十一、售后服务

1．本产品自安装之日起，享受一年保修服务。保修期内属非人为因素或产品质量造成的设备损坏，请及时与代理商联系。

2．对客户私自拆动或不可抗力（如洪水，车辆事故）造成的损坏不予维修。

3．保修期满后，由于使用造成的产品损坏、故障，但需要收取维修材料成本费。

4．免费为客户提供产品的购买、使用、安装等咨询及技术服务。
