随着科技进步和交通事业的发展,建立智能化交通运输管理体系已成为现代运输事业发展的必然趋势。为了对超限超载进行治理,规范道路运输秩序,我们在高精度ZZH-201型载重传感器的基础上,成功的开发了一整套车辆载重监控系统,能实时监控车辆的载货重量。
车辆载重实时监控系统旨在缓解车辆超载而导致的交通事故的发生频率、道路破坏、国家税费的流失、环境的污染等社会和环境的问题。同时还能提高车辆运输效率、降低空驶率、监控货物运输过程中的重量变化、评价司机的驾驶水平等功能。

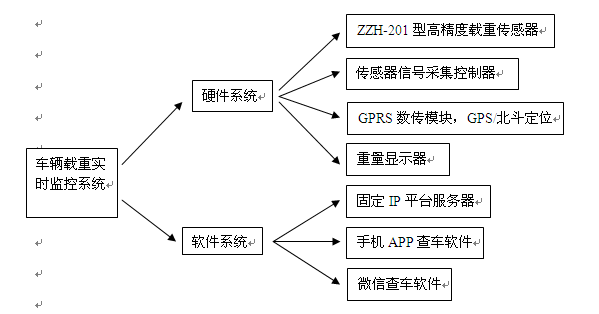

整套系统包括硬件和软件两部分组成:
车辆实时载重监控系统的意义:
1、 了解车辆在外的作业情况、拉了多少趟、装货的重量、装卸货的位置。
2、 防止车辆超载,减少路政较近的处罚。
3、 防止货物随意倾倒,有助于加强社会监管,降低监管成本,保护优美环境。
4、 可以评价司机的工作强度,工作质量,杜绝偷货、换货、绕道、拉私活等现象。
5、 货主可以全程监控货物在运输过程中的重量变化,防止换货少货。
6、 实时监控车辆的载货情况,提高车辆的调度效率。
系统各个组成介绍

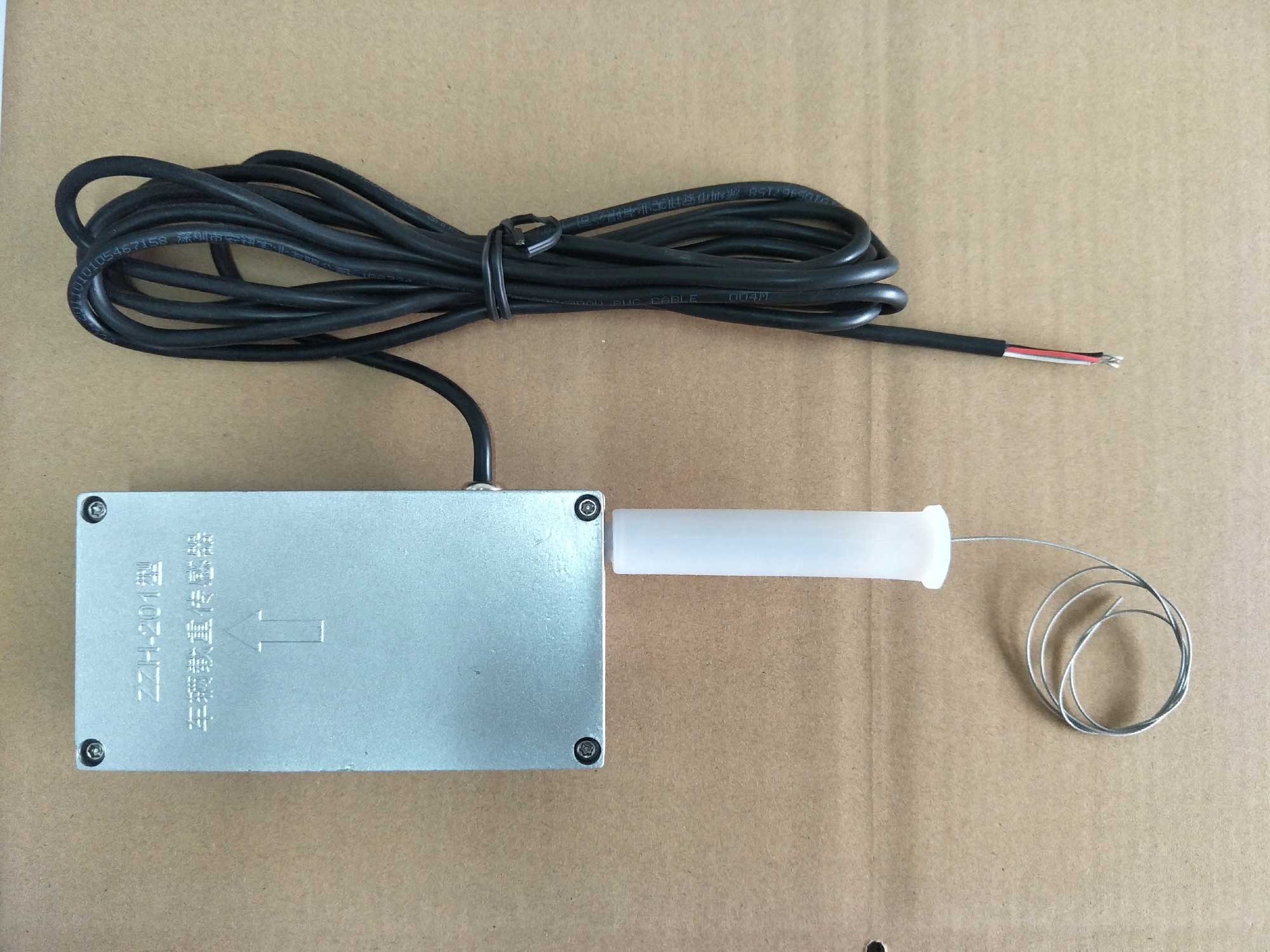

ZZH-201型高精度载重传感器
ZZH-201型车辆载重传感器通过采集车架与车桥间距离变化从而判断车辆载货重量的一种传感器,他安装于车架和车桥之间,将车架与车桥间竖直方向的变化量转换转换为相应的电信号传送给检测设备。
该传感器采用高精度测量芯片,充分利用电容式传感器测量精度高的特点,耐冲击、免维护、长寿命、安装方便,所需空间小,不受车型限制。
该传感器连接于车架和车桥之间,采用柔性连接,能彻底防止车辆侧倾,左右晃动对传感器造成的损伤,使用寿命大大的增加。
该传感器是计量级测量仪器,具有很高的分辨率和测量精度。它无须人工干预,自动校准,不受空气温度湿度的影响。
ZZH-201型载重传感器与同类产品相比具有以下的优势:
⒈ 测量精度高,分辨率可以做到0.1mm。
⒉ 采用独特测量原理,避免了高低温度,湿度对传感器的影响
⒊ 抗干扰能力强,不受强磁的影响
⒋ 抗震性能好,避免车辆的上下震动,左右漂移等对传感器的损坏
⒌ 整套系统采用全部数字通讯,传输信号精度高、抗干扰能力强
⒍ 采用LCD液晶显示,车连载重可以实现本地、远程平台、手机app同步显示
⒎ 体积小安装方便快捷,灵活,不受车型限制
传感器参数介绍:
1、性能指标:
● 检测范围:0-100mm
● 分辨率 : 0.2%
● 测量最大误差:0.1mm
● 输出方式0-5V,RS232,RS485
● 供电电源:DC7~42V或者5V供电,
● 额定功率:小于0.1W
● 免安装,操作简便,采用柔性连接,彻底防止车辆晃动倾斜等对传感器造成的损伤
2、使用说明:
该传感器有四条输出线,分别是红黑白棕绿黄。下面是具体的接线定义
2.1输出线定义
接口输出线采用6芯电缆线,接线定义如下
0~5V输出方式(ZZH-201A型):
黑线 接电源地
红线 接电源正
白线 0V~5V电压信号输出,接电压信号线
RS232输出方式(ZZH-201C):
黑线 接电源地
红线 接电源正
白线 RXD输入,接车机RS232发送端(TXD)
棕线 TXD输出,接车机RS232接收端(RXD)
RS485输出方式(ZZH-201D):
黑线 接电源地
红线 接电源正
白线 接RS485 A
棕线 接RS485 B
